鈦管件是以鈦或鈦合金制成的管道連接與轉向部件，涵蓋鈦彎頭（45°、90°、180°等角度）、鈦三通、鈦異徑管及鈦法蘭等類型，專為腐蝕性介質輸送系統設計。其核心性能包括：在含Cl?、H?S、CO?等腐蝕環境中，鈦材鈍化膜自修復特性使其壽命超20年，耐蝕性顯著優于不銹鋼及碳鋼；密度4.5g/cm3（鋼的60%）兼具輕量化與高強度（抗拉強度≥345MPa），可降低系統載荷并滿足高壓需求；生物相容性確保其適用于醫療及食品領域。主流材質為工業純鈦TA2（Gr.2，用于化工鹽酸輸送、海水淡化）和鈦鈀合金TA9（Gr.7，抗高Cl?濃度及LNG低溫腐蝕）。制造工藝采用冷彎成型、熱推擠、高精度氬弧焊（GTAW）及激光焊接，輔以電解拋光內壁或微弧氧化涂層提升耐沖刷性。廣泛應用于化工（鹽酸/氯氣輸送）、海洋工程（海底油氣管道）、新能源（核電冷卻劑、鋰電池電解液）及醫療環保領域。選購時需依據介質腐蝕性匹配材質，核查ASME/ASTM/API標準，重點檢測焊縫均勻性、曲率精度及涂層工藝，綜合評估全生命周期成本。以下是騰宇鈦業關于管道連接與轉向部件用鈦管件的詳細內容，按標題分表格呈現：
一、定義
| 項目 | 內容 |
| 定義 | 鈦管件是以鈦及鈦合金制造的管道連接與轉向部件，用于化工、能源、海洋工程等領域中高腐蝕、高壓或高溫介質的輸送系統，確保密封性與流向控制。 |
二、常用材質名義及化學成分
| 材質牌號 | 國際對應牌號 | 化學成分（%） |
| TA2 | ASTM Gr.2 | Ti≥99.2，F(xiàn)e≤0.30，C≤0.08，O≤0.25 |
| TA10（Ti-0.3Mo-0.8Ni） | ASTM Gr.12 | Ti余量，Mo 0.2-0.4，Ni 0.6-0.9，F(xiàn)e≤0.30，O≤0.25 |
| TA18（Ti-3Al-2.5V） | ASTM Gr.9 | Ti余量，Al 2.5-3.5，V 2.0-3.0，F(xiàn)e≤0.25，O≤0.15 |
三、物理性能
| 性能 | TA2（Gr.2） | TA10（Gr.12） | TA18（Gr.9） |
| 密度（g/cm3） | 4.51 | 4.51 | 4.48 |
| 熔點（℃） | 1668 | 1668 | 1649 |
| 導熱系數（W/m·K） | 17-21 | 17-21 | 7-10 |
| 熱膨脹系數（10??/℃） | 8.6-9.5 | 8.6-9.5 | 9.2-9.8 |
四、機械性能
| 材質牌號 | 抗拉強度（MPa） | 屈服強度（MPa） | 延伸率（%） | 硬度（HV） |
| TA2（Gr.2） | 345-480 | 275-410 | 20-25 | 150-220 |
| TA10（Gr.12） | 480-620 | 380-520 | 18-22 | 200-250 |
| TA18（Gr.9） | 620-800 | 500-650 | 15-20 | 250-320 |
五、耐腐蝕性能
| 介質環境 | TA2（Gr.2） | TA10（Gr.12） | TA18（Gr.9） |
| 鹽酸（≤5%） | 差 | 優（含Mo/Ni） | 良 |
| 海水/氯化物 | 優 | 優 | 優 |
| 含H?S油氣 | 優 | 優 | 良 |
| 高溫蒸汽（>150℃） | 良 | 優 | 中 |
六、國際牌號對應
| 中國（GB） | 美國（ASTM） | 日本（JIS） | 俄羅斯（GOST） |
| TA2 | Gr.2 | Class 2 | BT1-0 |
| TA10 | Gr.12 | — | PT-7M |
| TA18 | Gr.9 | TAP6400 | OT4-1 |
七、加工注意事項
| 加工環節 | 注意事項 |
| 焊接 | 采用TIG焊，焊后需酸洗（HF+HNO?溶液）清理氧化層。 |
| 冷彎成型 | 彎曲半徑≥3倍管徑，避免表面褶皺。 |
| 熱處理 | TA18需固溶處理（750-850℃）后水淬。 |
| 表面處理 | 禁用含鐵工具，防止污染導致局部腐蝕。 |
八、常見產品規格
| 類型 | 規格參數 |
| 彎頭（90°/45°） | DN15-DN600，壁厚2-50mm，彎曲半徑1D-5D |

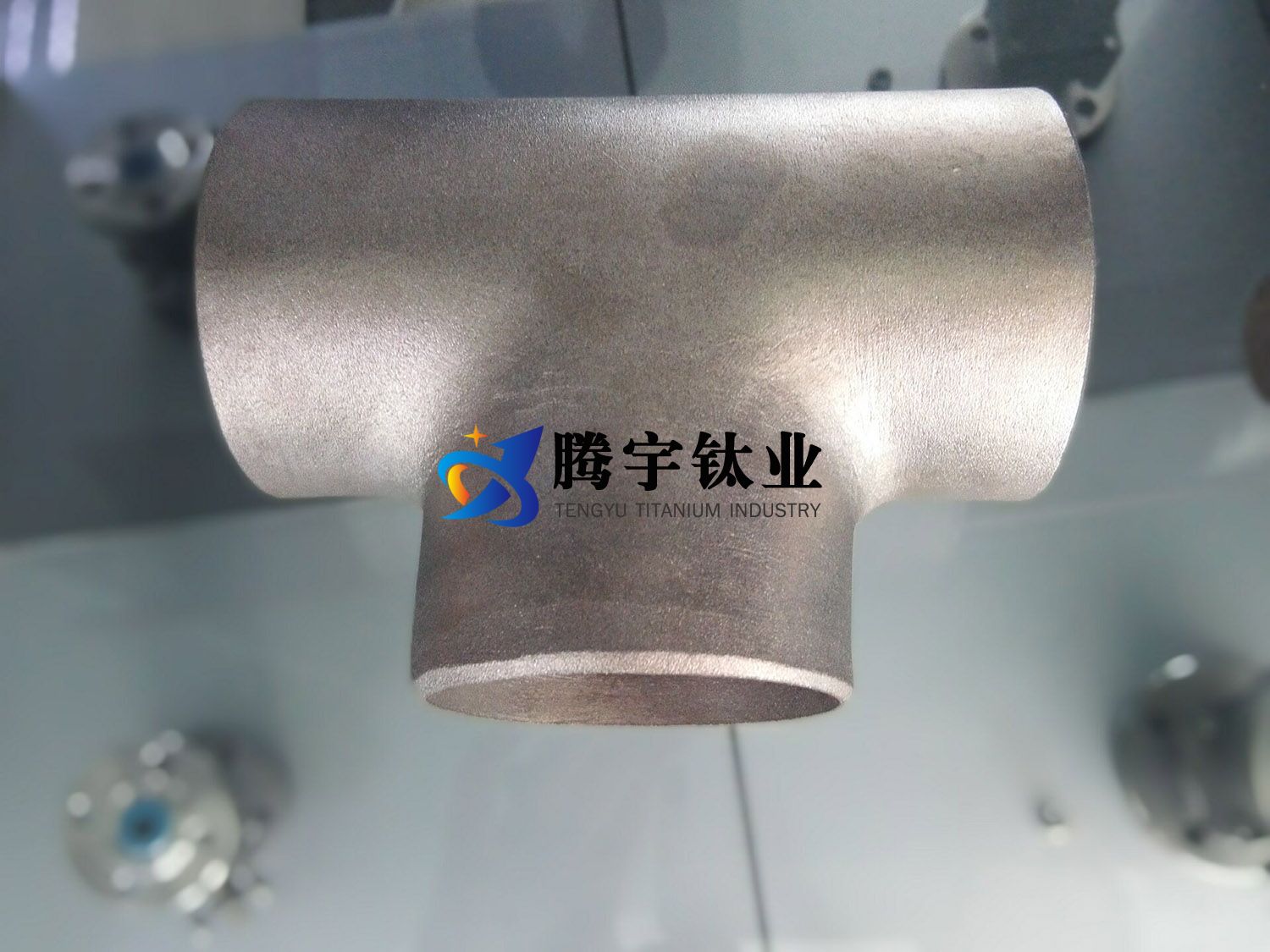

| 三通（等徑/異徑） | DN20-DN400，支管口徑差≤50% |
| 法蘭 | PN10-PN100，口徑DN50-DN2000 |
| 異徑管 | 變徑比1:2，長度3D-5D |
九、分類（形狀）
| 類別 | 典型產品 |
| 轉向類 | 彎頭、Y型過濾器 |
| 連接類 | 法蘭、活接頭、管箍 |
| 分流類 | 三通、四通、十字接頭 |
| 變徑類 | 異徑管、同心/偏心大小頭 |
十、制造工藝
| 工藝 | 描述 |
| 熱推成型 | 用于大口徑彎頭，通過芯棒加熱推制。 |
| 冷擠壓 | 小口徑管件（DN≤50）精密成型。 |
| 鍛造成型 | 高壓法蘭采用模鍛提升致密性。 |
| 焊接拼裝 | 異形件通過分體焊接后整體加工。 |
十一、工藝流程
| 步驟 | 流程內容 |
| 材料準備 | 鈦管/板材切割 → 表面酸洗去氧化層 |
| 成型 | 熱推/冷彎/鍛壓 → 機加工端面 |
| 焊接 | TIG焊環縫/縱縫 → 焊縫X射線探傷 |
| 后處理 | 固溶退火 → 電解拋光 → 鈍化處理 |
| 檢驗 | 尺寸測量 → 水壓試驗（1.5倍設計壓力） |
十二、執行標準
| 標準類型 | 標準號 |
| 中國 | GB/T 12459-2017（鋼制對焊管件） |
| 美國 | ASME B16.9（鍛鋼對焊管件） |
| 國際 | ISO 15590-1（管道用管件） |
十三、核心應用領域與突破案例
| 領域 | 案例 |
| 化工管道 | TA10三通在濃硫酸裝置中實現10年零泄漏。 |
| 海洋平臺 | TA2法蘭用于南海油氣田，耐海水腐蝕壽命超15年。 |
| LNG低溫系統 | TA18彎頭在-196℃工況下通過50萬次疲勞測試。 |
十四、先進制造工藝進展
| 工藝 | 描述 |
| 3D打印 | 鈦粉激光熔覆直接成型復雜異形管件，減少焊接工序。 |
| 超塑成型 | 鈦合金管件在800℃下實現R=0.5D彎曲無裂紋。 |
| 智能檢測 | AI視覺系統實時識別管件表面缺陷（精度0.01mm）。 |
十五、國內外產業化對比
| 對比項 | 國內 | 國外（歐美/日韓） |
| 技術 | 中端產品普及，高端依賴進口 | 大尺寸（DN>800）鈦法蘭技術領先 |
| 成本 | 原材料成本低，加工效率較低 | 自動化生產線良率>98% |
| 市場規模 | 年需求增長20%（新能源驅動） | 成熟市場（年增5-8%） |
十六、技術挑戰與前沿攻關
| 挑戰 | 攻關方向 |
| 高壓氫脆 | 開發Ti-V-Cr系抗氫脆合金 |
| 深海復合腐蝕 | 鈦-聚合物復合涂層耐蝕性研究 |
| 精密加工 | 五軸聯動數控機床加工精度提升至±0.01mm |
十七、趨勢展望
| 趨勢 | 內容 |
| 輕量化設計 | 拓?fù)鋬?yōu)化結構減重30%以上 |
| 智能化 | 物聯網嵌入管件實時監測應力與腐蝕數據 |
| 綠色制造 | 鈦廢料閉環回收率提升至95% |
以上內容依據最新行業標準及技術文獻整理，數據截至2023年。
